Bài 05

1.Hiểu được các khái niệm về hình chiếu trục đo.

2.Biết cách vẽ hình chiếu trục đo của các vật thể đơn giản

I.Khái niệm:

1.Thế nào là hình chiếu trục đo:

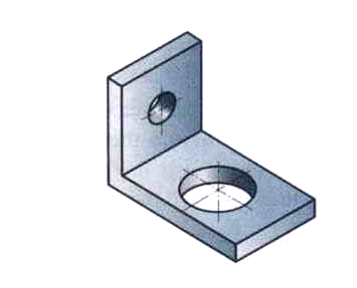

Để dễ biết hình dạng của vật thể, trên bản vẽ kĩ thuật thường dùng hình ba chiều như hình chiếu trục đo hoặc như hình chiếu phối cảnh để bổ sung cho các hình chiếu vuông góc

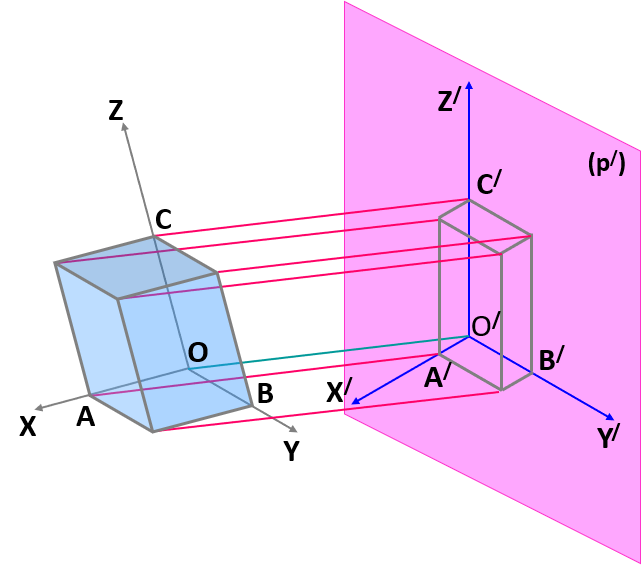

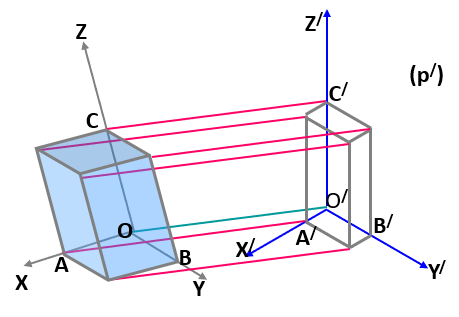

Hình chiếu trục đo được xây dựng như sau

1.Thế nào là hình chiếu trục đo:

X

Y

Z

O

A

B

C

O^/

X^/

Y^/

Z^/

C^/

A^/

B^/

(p^/)

I.Khái niệm:

1.Thế nào là hình chiếu trục đo:

I.Khái niệm:

1.Thế nào là hình chiếu trục đo:

Hình chiếu trục đo là hình biểu diễn ba chiều của vật thể được xây dựng bằng phép chiếu song song



2.Thông số cơ bản của HCTĐ

a/Góc trục đo

Các trục toạ độ O’X’, O’Y’, O’Z’ là các trục đo



Các góc X’O’Y’, Y’O’Z’, X’O’Z’ là các góc trục đo

2.Thông số cơ bản của HCTĐ

a/Góc trục đo



NGUYỄN KIM THANH

7

2.Thông số cơ bản của HCTĐ

a/Góc trục đo

b/Hệ số biến dạng

=p là hệ số biến dạng theo trục O’X’

= q là hệ số biến dạng theo trục O’Y’

= r là hệ số biến dạng theo trục O’Z’



NGUYỄN KIM THANH

8

1.Thông số cơ bản

II.Hình chiếu trục đo vuông góc đều:

Z^/

O^/

X^/

Y^/

120⁰

120⁰

120⁰

a.Góc trục đo

X’O’Y’ = Y’O’Z’ = X’O’Z’ = 120⁰

b.Hệ số biến dạng:

p = q = r = 1



NGUYỄN KIM THANH

9

II.Hình chiếu trục đo vuông góc đều:

1.Thông số cơ bản

2. Hình chiếu của hình tròn

Hình chiếu trục đo vuông góc đều của những hình tròn nằm trong các mặt phẳng song song với các mặt phẳng toạ độ là các hình elíp

Các elip đó có trục dài bằng 1,22 d, trục ngắn bằng 0,71 d ( d: đường kính hình tròn)



NGUYỄN KIM THANH

1010

III.Hình chiếu trục đo xiên góc cân:

1. Góc trục đo

X’O’Y’ = Y’O’Z’ = 135⁰

X’O’Z’ = 90⁰

2. Hệ số biến dạng

p = r = 1

q = 0,5



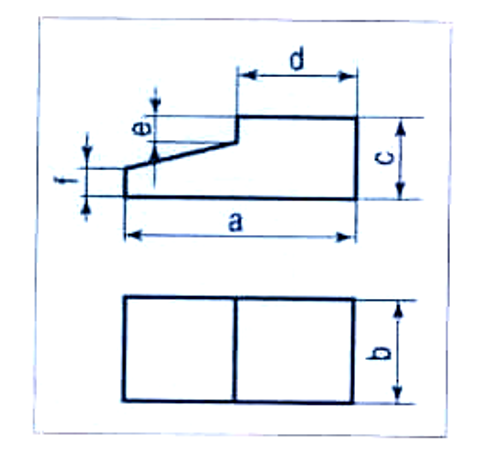

IV. Cách vẽ hình chiếu trục đo

HCTÑ xieân goùc caân

(p = r = 1, q = 0.5)

HCTÑ vuoâng goùc ñeàu

(p = r = q = 1)

Z^/

O^/

X^/

Y^/

135⁰

120⁰

120⁰

120⁰

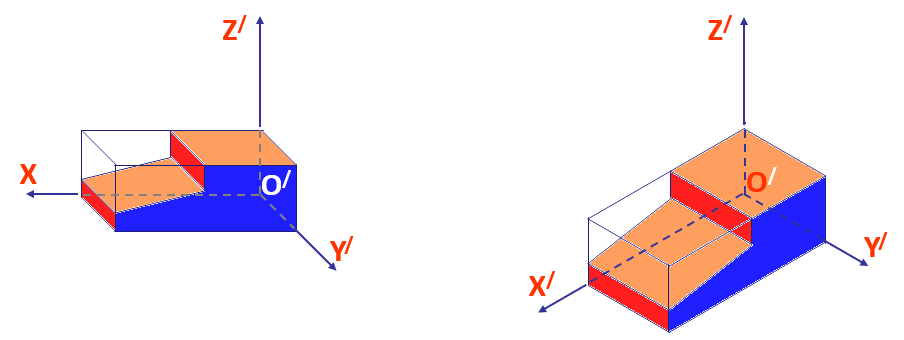

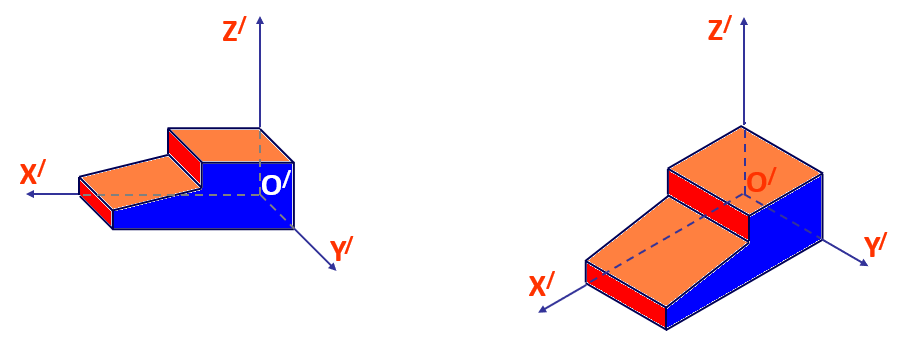

CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO

HCTÑ xieân goùc caân

(p = r = 1, q = 0.5)

HCTÑ vuoâng goùc ñeàu

(p = r = q = 1)

CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO

HCTÑ vuoâng goùc ñeàu

(p = r = q = 1)

HCTÑ xieân goùc caân

(p = r = 1, q = 0.5)

CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO

HCTÑ xieân goùc caân

(p = r = 1, q = 0.5)

HCTÑ vuoâng goùc ñeàu

(p = r = q = 1)

CAÙCH VEÕ HÌNH CHIEÁU TRUÏC ÑO

HCTÑ xieân goùc caân

(p = r = 1, q = 0.5)

HCTÑ vuoâng goùc ñeàu

(p = r = q = 1)

O’

Z’

X’

Y’
